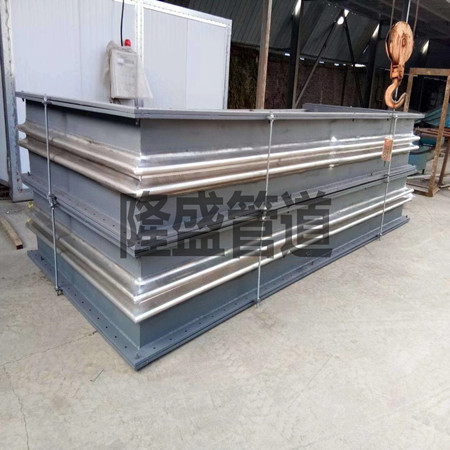

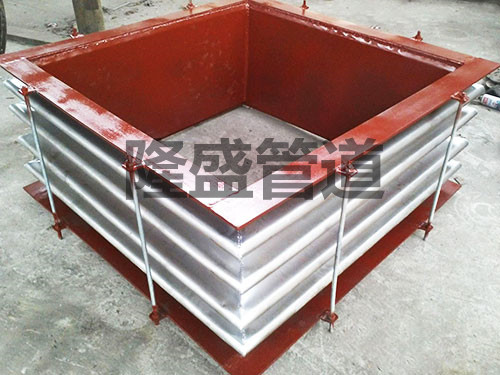

隆盛烟、风、煤粉管道FGFB矩形波纹补偿器

发布时间： 2021-01-04 浏览次

如果您正在寻找相关产品或有其他任何问题，可随时拨打我公司销售热线，具体详谈！
全国统一服务热线：15838165939

【产品名称】：FGFB型矩形波纹补偿器

【产品别名】：矩形波纹补偿器
【产品规格】：【DN300mm-DN2000mm】
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
质量稳定:实行全过程质量监控，细致入微，全面检测!
价格合理:内部成本控制，减少了开支，让利于客户!

交货快捷:先进生产流水线，充足的备货，缩短了交货期！

性能特点：
热力管线在施工中因为不可避免地会产生不同程度的同心度偏差或敷设应力，从而使运行中的热力管线严重偏离设计位置，因此导致波纹管补偿器在运行中受到不同程度的弯曲应力，影响波纹补偿器的正常工作，甚至缩短波纹补偿器的使用寿命，给热力管线的安全运行留下了隐患。避免波纹补偿器受到弯曲应力的破坏，是热力管线施工中不可忽视的关键环节。
1.在管道穿越基础梁或地下室墙的时候，为了避免基础的沉降对管道的压力，需要安装方形补偿器。
2.在热力管道过长的情况下，需要安装方形补偿器来减小热涨冷缩对管道的拉伸。

3.FGFB矩形波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃ ～ +450℃)，在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等。

使用安装：
矩形波纹补偿器安装和使用要求：
1.补偿器在安装前应先检查其型号、规格及管道配置情况，必须契合设计要求。
2.对带内套筒的补偿器应注意使内套筒子的方向与介质活动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3.需要进行“热紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4.严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5.安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6.管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
7.补偿器所有勾当元件不得被外部构件卡死或限制其勾当范围，应保证各勾当部位的正常动作。
8.水压试验时，应对装有补偿器管路端部的次活动管架进行加固，使管路不产生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水浑洗液的96氯离子含量不超过25PPM；
9.水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。
10.与补偿器波纹管接触的保温材料应不含氯。
技术标准：

公称通径 Nominal Diameter DN	A	B	A1	H	B1	重量 Weight kg
300*400	300	400	609	286	709	23
300*500		500			809	25.7
300*600		600			909	28.5
300*700		700			1009	31.2
400*500	400	500	709	286	809	28.5
400*600		600			909	31.2
400*700		700			1009	34.1
400*800		800			1109	36.8
500*600	500	600	809	286	909	34.1
500*800		800			1109	39.6
500*900		900			1209	42.4
500*1000		1000	913		1413	69
600*700	600	700	909	286	1009	39.6
600*800		800	909		1109	42.4
600*900		900	1013		1313	69
700*500	700	500	809	286	1009	36.8
700*700		700	1009		1009	42.4
700*800		800	1113		1213	69
800*800	800	800	1213		1213	73.1
800*1200		1200			1613	90
800*1600		1600			2013	106.8
900*400	900	400	709		1209	39.6
900*700		700	1113		1313	73.1
900*1200		1200	1313		1613	94.1
1000*600	1000	600	1013	286	1418	73.1
1000*700		700	1113			77.4
1000*800		800	1213			81.5
1000*1000		1000	1413			90
1200*600	1200	600	1013	286	1613	81.5
1200*700		700	1113			85.7
1200*800		800	1213			90
1200*1000		1000	1413			98.3
1200*1200		1200	1613			106.8
1400*700	1400	700	1113	286	1813	94.1
1400*800		800	1213			98.3
1400*900		900	1313			102.5
1400*1000		1000	1413			106.8
1400*1200		1200	1613			115
1500*800	1500	800	1213	286	1913	102.5
1500*900		900	1313			106.8
1500*1000		1000	1413			110.9
1500*1200		1200	1613			119.3
1600*1000	1600	1000	1413	411	2013	115
1600*1200		1200	1613			123.5
1600*1400		1400	1813			131.9
1600*1600		1600	2013			140.3
1800*900	1800	900	1313	286	2213	119.3
1800*1000		1000	1413			123.5
1800*1200		1200	1613			131.9
1800*1400		1400	1813			140.3
1800*1800		1800	2213			157.1
2000*1000	1990	1000	1413	286	2403	130.8
2000*1300		1300	1113			143.4
2000*1600		1600	2013			155.9
2000*1800		1800	2213			164.4
2000*2000		2000	2413			172.8
