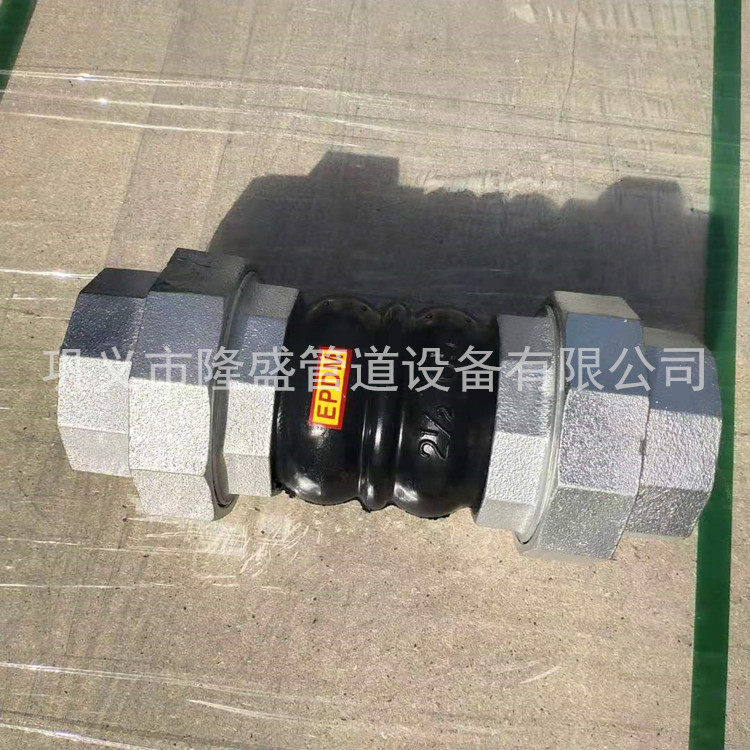

JGD ( KXT)型风机盘管橡胶接头

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939

产品特点:
JGD(KXT)-B1型风机盘管橡胶接头主要特点:
1.机体结构精,紧凑,坚固耐用,外型美观且幽雅。
2.采用质优镀锌板机壳,冷凝水盘采用模压工艺一体成型,无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
3.体积小: 机体设计轻巧。排水管及线路安装简便,左右接管及回风方式可随时变换,以配合现场情况。机组能安装于任何空间场所。
4.效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好;
5.噪音低: 合理的风机与气流结构设计,质优的吸音保温材料,使机组噪音低于标准1-3dB(A);
6.能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电省。
产品用途:
JGD(KXT)-B1型风机盘管橡胶接头工作原理:
        风机盘管接头主要依靠风机的强制作用,使空气通过加热器表面时被加热,因而强化了散热器与空气间的对流换热器,能够迅速加热房间的空气。风机盘管是空调系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。通常,通过新风机组处理后送入室内,以满足空调房间新风量的需要。
       但是,由于这种采暖方式只基于对流换热,而致使室内达不到佳的舒适水平,故只适用于人停留时间较短的场所,如:办公室及宾馆,而不用于普通住宅。由于增加了风机,提高了造价和运行费用,设备的维护和管理也较为复杂。
       风机盘管接头控制多采用就地控制的方案,分简单控制和温度控制两种。 简单控制:使用三速开关直接手动控制风机的三速转换与启停。温度控制:STC 系列温控器根据设定温度与实际检测温度的比较、运算,自动控制 STV 系列电动两 / 三通阀的开闭;风机的三速转换。或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温的目的。
       风机盘管接头做为中央空调的末端设备,其质量的好坏决定了室内的空调效果。性能主要是送冷(热)量的保障、送风量的保障,噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。
序号

部位

材料

1

活接头

可锻铸铁

2

内外胶层

耐老化橡胶

3

骨架层

锦纶帘子布

4

内外螺纹活接头

可锻铸铁





技术条件:

工作压力

1.6MPa(16kg.f/cm2)

偏转角度

(a1+a2> 45°

爆破压力

4.8MPa( 48kg•f/cm2)

直空度

53.3KPa (400mmHg)

适用温度

-15—115°C,特殊可达-30+250℃

适用介质

水、海水、热水、空气、压缩空气、油、酸、碱等化学特质


安装数据表:

公称通径DN

长度

轴向压缩

轴向位移

横向位移

偏转角度
(a1+a2)

JGD-B-1N
JGD-B-1W

15

180

195

10

5

20

45°

20

200

220

10

5

20

45°

25

220

240

10

5

20

45°
