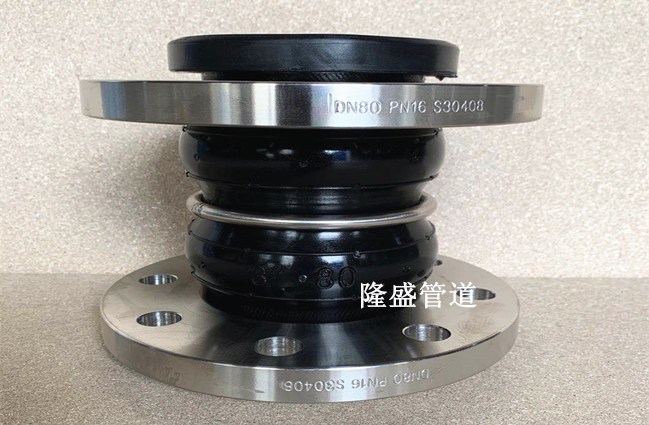

JGD(KXT)型双球体可曲挠橡胶接头

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939




【产品功能 】

      KST型型双球体可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。产品由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。双球体是在单球体的基础上采用多波设计增加了橡胶接头的长度、增加了补偿量。本产品引进国外生产工艺,是用于金属管道之间起挠性连接作用的中空橡胶制品,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力高,质量好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
【型        号】:KST型
【别        名】:双球橡胶接头,橡胶伸缩器,橡胶软连接,减震器,避震喉
【规        格】:DN25-DN3000mm
【工作 压力】:0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【材        质】:天然橡胶、三元乙丙橡胶、氟橡胶、丁基橡胶、丁腈橡胶等
【适用 范围】:广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等


【产品特点】

1、体积小、重量轻、弹性好
2、减少震动、降低噪音、伸缩性好,使用方便。
3、工作时可降低结构传递噪音,吸振能力强。
4、安装时可产生横向、轴向、角向位移,不受管道不同心,法兰不平行的限制。
7、本产品工作压力等级分0.6MPa,1.0MPa、1.6MPa、2.5MPa
注:用户使用橡胶接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。


【技术条件】

项目型号
KXT(JGD)-1
KXT(JGD)-2
KXT(JGD)-3

A、如介质油,酸碱物质

B、工作温度有特殊要求
C、也可来函来图定制
D、订货时需说明
工作压力Mpa(kgf/c㎡)
1.0(10)
1.6(16)
2.5(25)
爆破压力Mpa(kgf/c㎡)
2.0(20)
3.0(30)
4.5(45)
真空度 Kpa(mmHg)
53.3(400)
86.7(650)
100(750)
适用温度℃
-20℃~+115℃(特殊可达-30℃~+250℃)
适用介质
空气、压缩空气、水、海水、热水、油、酸、碱等




【详细参数】

公称通径DN
Nominal Diameter
(mm)
长度
LengthLmm
轴向位移
Axial displacement mm
横向位移
Haorizontal isplacement mm
角向偏转
Angular deflection(a1+a2)°
mm

英寸inch

伸长Extension
压缩Compression
40
1.5
165
10
20
20
30
50
2
165
10
20
20
30
65
2.5
175
10
20
20
30
80
3
175
10
20
20
30
100
4
225
15
30
25
30
125
5
225
15
30
25
30
150
6
225
15
30
25
30
200
8
325
20
40
30
30
250
10
325
20
40
30
30
300
12
325
20
40
30
30
350
14
325
20
40
30
30
400
16
340-400
20
40
30
30
450
18
340-400
25
45
30
30
500
20
340-400
25
45
30
30
600
24
340-400
25
45
30
30
注:1、特殊要求可按用户图纸制作,法兰标准采用GB/T9115.1-2000
