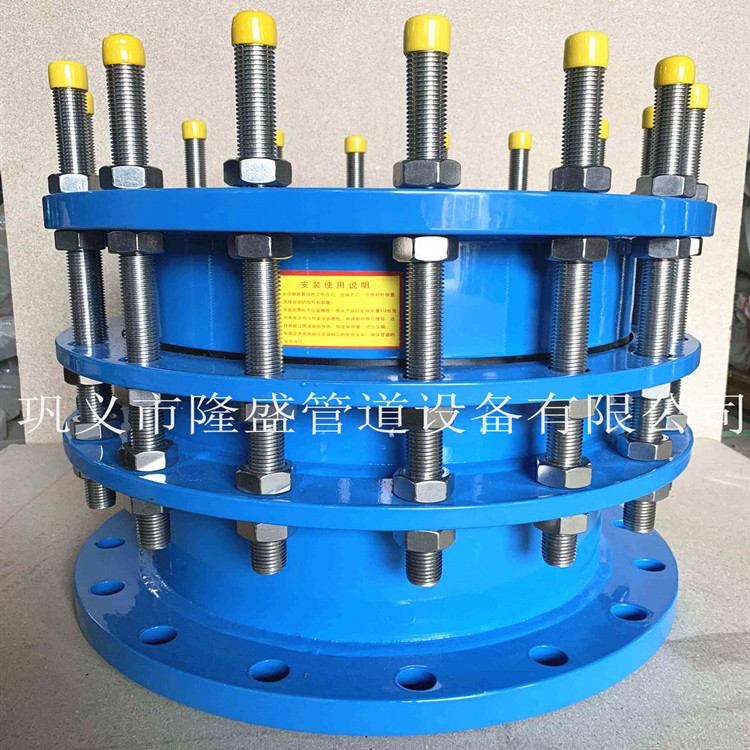

CC2F型可拆式双法兰传力接头

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939

别名:可拆式双法兰传力接头
型号:VSSJAFC(CC2F)型
规格:DN65mm-DN3200mm
VSSJAFC(CC2F)型可拆式双法兰传力接头简单介绍:
       VSSFAF(CC2F)型可拆式双法兰传力接头:安装在管道上后,根据所需的伸缩的伸缩距离进行限位,拧紧螺母,弹性密封圈在螺母压盖的作用下依靠相互斜度,紧压在管子外圈起密封和连接作用,主要和管道阀门连接不但起到管道补偿作用,更方便了阀门的维修及更换。

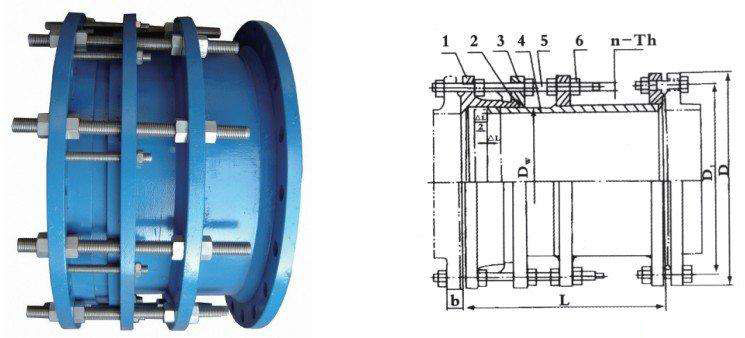

VSSJAFC(CC2F)型可拆式双法兰传力接头结构示意图:





1、VSSJAFC(CC2F)型可拆式双法兰传力接头零部件:
碳钢或不锈钢的传力接头(补偿接头),公称通经≤400mm的,其限位短管、短管法兰的筒体宜用无缝钢管,质量应符合GB/T8168或GB/T14976的要求,公称通经≥450mm的,其上述筒体宜用钢板卷筒焊接制造,焊管的质量应符合GB/T9711.2的规定。
球墨铸铁补偿接头(传力接头)由限位短管,短管法兰的筒体质量应符合ISO2531的要求。
补偿接头(传力接头)用碳钢固件应热镀锌处理,涂层厚度要求按GB/T13912的规定
补偿接头(传力接头)的零件表面不应有裂纹、结疤、折叠、分层等缺陷,并不得有擦伤、沟槽或碰撞形成的明显凹陷。
2、限位螺钉:船用压盖松套伸缩接头应设限位螺钉。
3、表面防护:用于海水等腐蚀介质的碳钢、球墨铸铁补偿接头,器表面应进行涂塑或热镀锌或镍磷涂层等特涂处理,其要求应分别符合GB/T13912 GB/T13913 CJ/T120的规定,用于滑油等介质的碳钢、球墨铸铁补偿接头,器表面宜用环氧涂层或在其表面涂防锈漆。
4、强度:补偿接头本体的强度应能承受1.5倍公称压力的压力,保压5min,不得有渗漏和明显的塑性变形。
5、密封性:补偿接头密封副应能承受1.25倍公称压力的压力,保压5min,不得有泄漏
6、可挠量和偏心量
A类补偿接头(松套伸缩接头)在下表规定的可挠量、偏心量和1.25倍公称压力的压力下,不得有泄漏。
7、卫生
用于输送生活饮用水的补偿接头的材质卫生要求应符合GB/T17219的规定。
8、防火
用于消防管路的补偿接头应符合有关船级社规范规定的耐高温防火要求。

VSSJAFC型可拆式双法兰传力接头安装使用说明:
      A类补偿接头(松套伸缩接头)的安装使用说明书中应说明:a:用于与松套补偿接头连接的管子,其表面质量应符合5.2.4.的要求,其外径允许偏差应分别符合GB/T8163 GB/T9711.2 GB/T14976的要求。b、松套伸缩接头安装时,松套伸缩接头的一端应靠近

管子固定

支架,另一端附近(一般为4倍管子外径)应设置导向支架。
VSSJAFC型可拆式双法兰传力接头实验方法:
材料检查:补偿接头主要零件材料按材质单验收
外观检查:补偿接头外观检验在日光或灯光照明下用目测法检验(可用5倍放大镜),涂层厚度用测厚仪检验。结果应符合5.2.5.3和5.4要求。
尺寸检验:用精度符合规定极限偏差要求的通用量具检查。结果符合4.3要求
密封性实验:将补偿接头本体安装在试验台上,实验压力为1.25倍公称压力,保压5min,实验介质为自来水,实验用压力表的精度不低于1.5级,表的大量程为1.5-2.0倍的实验压力,结果应符合5.6要求。
强度实验:密封性实验完成后,加大实验压力至1.5倍公称压力,保压5min.结果应符合5.5要求。
可挠量实验:将松套伸缩接头安装在挠曲试验台上,两端连接管调至同一轴线上,将一端端部顶至表规定的可挠量处,实验压力为1.25倍公称压力,保压5min,结果应符合5.7要求。
偏心量实验:将松套伸缩接头安装在偏心试验台上,两端连接管调至同一轴线上,将一端连接管呀至表规定的偏心量处,实验压力为1.25倍公称压力,保压5min.结果应符合5.7要求。

公称通径DN

管子外径
Dw

外形尺寸

法 兰 连 接 尺 寸

L

△L

0.6MPa

1.0MPa

D

D1

n-Th

b

D

D1

n-Th

b

65

76

200
40
160
130
4-M12
16
185
145
4-M16
20

80

89
190
150
4-M16
18
200
160
8-M16
22

100

114

210

170

220

180

24

125

140

240

200

8-M16

20

250

210

26

150

168

265

225

285

240

8-M20

200

219

320

280

22

340

295

28

250

273

375

335

12-M16

24

395

350

12-M20

300

325

220

50

440

395

12-M20

24

445

400

12-M20

28

350

377
490
445
26
505
460
16-M20
30

400

426

540

495

16-M20

28

565

515

16-M24

32

450

480

595

550

615

565

20-M24

32

500

530

645

600

20-M20

30

670

620

34

600

630

240

755

705

20-M24

780

725

20-M27

36

700

720

860

810

24-M24

32

895

840

24-M27

40

800

820

350

60

975

920

24-M27

34

1015

950

24-M30

44

900

920

1075

1020

24-M27

36

1115

1050

28-M30

46

1000

1020

1175

1120

28-M27

1230

1160

28-M33

50

1200

1220

370

1405

1340

32-M30

40

1455

1380

32-M36

56

1400

1420

1630

1560

36-M33

44

1675

1590

36-M39

62

1600

1620

380

1830

1760

40-M33

48

1915

1820

40-M4

68

1800

1820

2045

1970

44-M36

50

2115

2020

44-M45

70

2000

2020

400

2265

2180

48-M39

54

2325

2230

48-M45

74

2200

2220

2475

2390

52-M39

60

2550

2440

52-M52

80

2400

2420

2685

2600

56-M39

62

2760

2650

56-M52

82

2600

2620

450

80

2905

2810

60-M45

64

2960

2850

60-M52

88

2800

2820

3115

3020

64-M45

68

3480

3070

64-M52

94

3000

3020

3315

3220

68-M45

70

3405

3290

68-M56

100

3200

3220

3525

3430

72-M45

76
