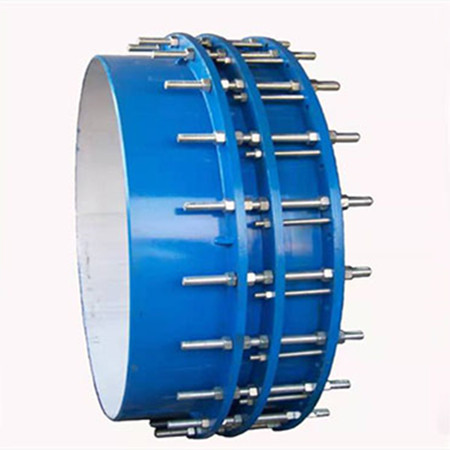

VSSJAFG (CF)型单法兰传力接头

【产品名称】：CF（VSSJAFG）单法兰传力接头（CF单法兰松套传力补偿接头）
【产品别名】：单法兰传力接头
【产品规格】：【DN32mm-DN4000mm】
【产品压力】：0.6-2.5MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
产品介绍：
     CF（VSSJAFG）单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的调节量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，并且对泵、阀门和管道等起到一定保护作用。
产品优势：
1、安装简单方便、方便阀门安装、可承受管线的轴向推力。
2、该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。
3、在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中为理想的配套产品。
产品特点：
1安装简单方便，有利于泵阀的拆装与维护。
2使用寿命长，运行稳定。
3能够将管道的轴向推力反传至整条管道，避免局部受压。

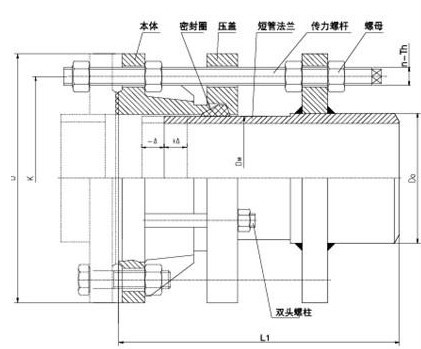

产品示意图：

技术参数：

公称通径 Nominal Diameter DN	管子外径 External diameter of pipe		外形尺寸 Length		法兰连接尺寸Flange connecting dimension
					0.6Mpa				1.0Mpa
	Dw	do	L	1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170			220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225			285	240	8-M20
200	219	219			320	280		22	340	295		28
250	273	273			375	335	12-M16	24	395	350	12-M20
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445		26	505	460	16-M20	30
40	426	426			540	495	12-M20	28	565	515	16-M24	32
450	480	480			595	550		28	615	565	20-M24	32
530	530	530			645	600	20-M20	30	670	620		34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720			860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
