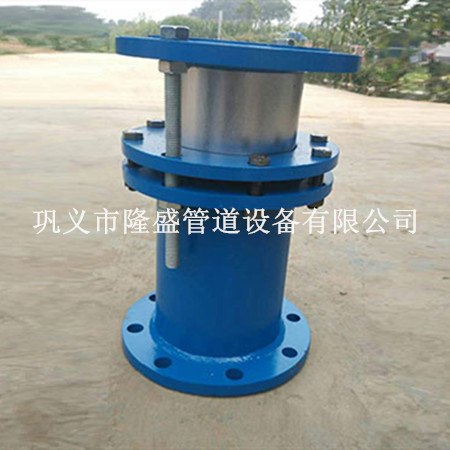

CS型热力管道伸缩器

发布时间: 2021-01-04 浏览
如果您正在寻找相关产品或有其他任何问题,可随时拨打我公司销售热线,具体详谈!
全国统一服务热线:15838165939

热力管道伸缩器适用范围:
      CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。
热力管道伸缩器功能介绍:

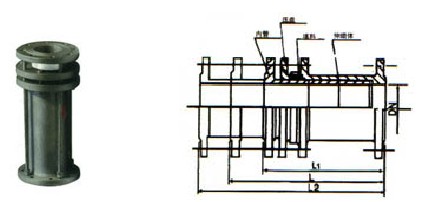

      CS型热力管道伸缩器,它是由伸缩套、压盘和伸缩体组合而成。主要用在蒸汽管道上面,补偿蒸汽管道因热胀冷缩产生的位移。
    热力管道伸缩器优点:伸缩量大、安装简单方便、维护方便
    热力管道伸缩器特点:耐高压、耐高温。
1、热力管道伸缩器为质优钢材制造,热力管道伸缩器使用温度为150℃-300℃。热力管道伸缩器压力范围为1MPa、1.6MPa。
2、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏。然后,连接两端产品。
3、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱。
热力管道伸缩器安装注意事项:
1.安装前松开压盘螺栓,将伸缩器拉长至安装长度(见右表),然后对角法拧紧螺栓,切勿压偏。
2.本伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应设有导向支架及挡件。
序号
名称
数量
1
伸缩体
1
0235、不锈钢
2
压盘
1
Q235、不锈钢
3
伸缩套
1
0235、不锈钢
4
密封圈
1
氟橡胶、石墨盘根
5
螺栓
n
Q235A、35、不锈钢
6
螺母
n
Q235、不锈钢
7
外层
1
热力油漆喷涂



公称通径
长度
安装长度
小长度
伸缩量
DN(mm)
L
L1
L2
40
130
150
170
40
50
135
155
175
40
65
150
175
200
50
80
170
200
230
60
100
170
205
240
70
125
190
225
260
70
150
210
250
290
80
200
220
260
300
80
250
235
275
315
90
300
235
280
325
90
350
250
295
340
90
400
260
305
350
90
450
260
305
350
90
500
270
315
380
100
600
280
330
380
100
700
300
350
400
100
800
330
380
430
100
900
330
380
430
100
1000
350
400
450
100
1200
350
400
450
110
1400
390
445
500
110
1600
410
465
520
110
1800
430
485
540
110
2000
450
510
570
120
2200
480
545
610
130
2400
500
570
640
140
2600
540
615
690
150
2800
580
660
740
160
3000
650
750
850
200
