可拆卸接头功能介绍:

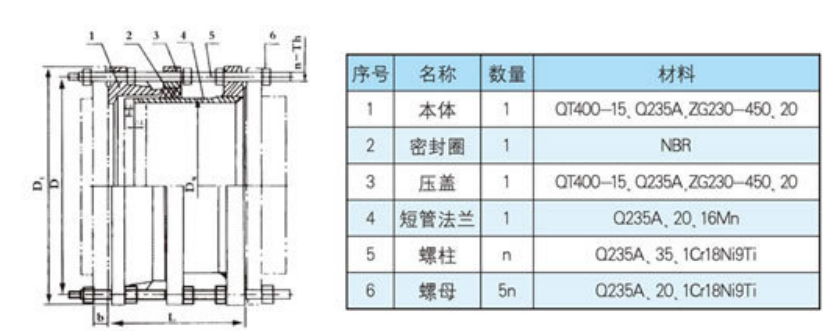

可拆卸接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。适用于两边均与法兰连接的管道中,安装时调节产品两端与法兰的安装长度,对角集资均匀拧紧压盖螺栓,使其成为以整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。优点:安装简单方便、方便阀门安装。在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成,次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量,一旦将所有的螺母拧紧,它是刚性连接的,可以传递轴心力,从而保护阀门、泵等设备。
公称通径 DN |
管子外径 Dw |
法兰连接尺寸 |
总长 L |
安装尺寸 | 伸缩量 |
重量/ kg |
||||
法兰外径 D |
螺栓孔* 圆直径D1 |
螺栓孔 | ||||||||
n/个 | do | min | max | |||||||
65 | 76 | 160 | 130 | 4 | 420 | 180 | 40 | 11.8 | ||
80 | 89 | 190 | 150 | 18 | 460 | 13.5 | ||||
100 | 114 | 210 | 170 | 18.6 | ||||||
125 | 140 | 240 | 200 | 8 | 23.8 | |||||
150 | 168 | 265 | 225 | 30.4 | ||||||
200 | 219 | 320 | 280 | 36.9 | ||||||
250 |
273 | 375 | 335 | 12 | 49.6 | |||||
300 | 325 | 440 | 395 | 22 |
485 495 |
445 | 195 | 50 | 61.5 | |
350 | 377 | 490 | 445 | 79.3 | ||||||
400 | 426 | 540 | 495 | 16 | 91.2 | |||||
450 | 480 | 595 | 550 | 104.1 | ||||||
500 | 530 | 645 | 600 | 20 | 123.2 | |||||
600 | 630 | 755 | 705 | 26 | 510 | 465 | 215 | 169.8 | ||
700 | 720 | 860 | 810 | 24 | 208.9 | |||||
800 | 820 | 975 | 920 | 30 | 540 | 380 | 320 | 60 | 346.I | |
900 | 920 | 1075 | 1020 | 380.6 | ||||||
1000 | 1020 | 1175 | 1120 | 28 | 438.8 | |||||
1200 | 1220 | 1405 | 1340 | 32 | 33 | 580 | 400 | 340 | 646.7 | |
1400 | 1420 | 1630 | 1560 | 36 | 36 | 843.6 | ||||
1600 | 1620 | 1830 | 1760 | 40 | 600 | 410 | 350 | 1189.7 | ||
1800 | 1820 | 2045 | 1970 | 44 | 39 | 1394.8 | ||||
2000 | 2020 | 2265 | 2180 | 48 | 42 | 660 | 430 | 370 | 1665.5 | |
2200 | 2220 | 2475 | 2390 | 52 | 2056.7 | |||||
2400 | 2420 | 2685 | 2600 | 56 | 2350.1 | |||||
2600 | 2620 | 2905 | 2810 | 60 | 48 | 750 | 490 | 410 | 80 | 2720.4 |
2800 | 2820 | 3115 | 3020 | 64 | 3053.2 | |||||
3000 | 3020 | 3315 | 3220 | 68 | 3460.3 | |||||
3200 | 3220 | 3525 | 3430 | 72 | 3912.6 |
